    1 - Dùng lệnh Revolve để tạo trục

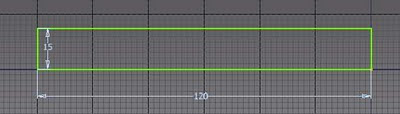

    • Vẽ hình phác như hình dưới.
      [​IMG]

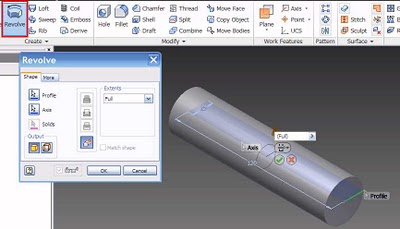

    • Ra lệnh Revolve, chọn biên dạng và trục xoay như hình dưới. ​
      [​IMG]
    2- Dùng lệnh Coil -tạo lò xo để tạo rãnh

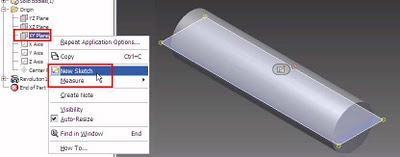

    • Ra lệnh vẽ biên dạng – New Sketch.


    [​IMG]

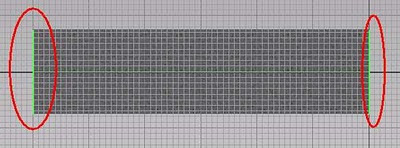

    • Nhấn F7 để ẩn một nửa trục, nhấn chọn Project Geometry để hiện hai đầu trục và vẽ đường dựng hình đi qua trung điểm của hai đầu trục.

    [​IMG]


    • Vẽ biên dạng rãnh (hoặc răng, nếu vẽ răng thì vẽ ra ngoài) tùy theo kích thước răng như hình dưới. Nhấn Finish Sketch, kết thúc vẽ biên dạng.

    [​IMG]

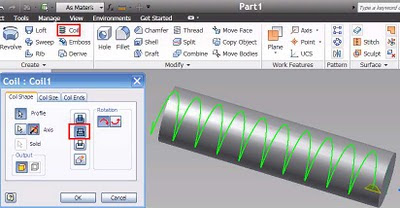

    • Ra lệnh Coil – tạo lò xo. Chọn phương án khoét bỏ. Nếu biên dạng nằm ngoài mặt trục thì chọn phương án đắp vào.



    [​IMG]

    • Cho kích thước của lò xo. Nhấn OK, lò xo được tạo ra chính là rãnh của trục vít.​
    [​IMG]

    NGUỒN : 3dck.blogspot.com
