    1 - Dùng lệnh Revolve để tạo trục


    • Vẽ hình phác như hình dưới.
    • Ra lệnh Revolve, chọn biên dạng và trục xoay như hình dưới.
    2- Dùng lệnh Coil -tạo lò xo để tạo rãnh

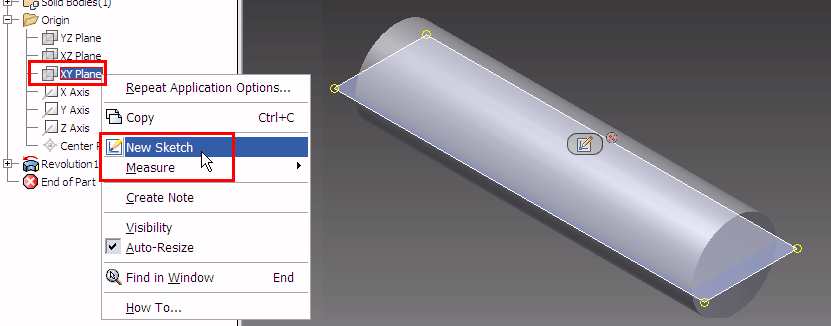

    • Ra lệnh vẽ biên dạng – New Sketch.



    • Nhấn F7 để ẩn một nửa trục, nhấn chọn Project Geometry để hiện hai đầu trục và vẽ đường dựng hình đi qua trung điểm của hai đầu trục.

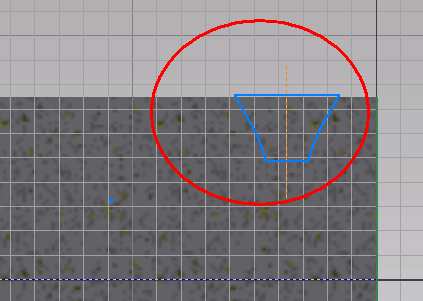

    • Vẽ biên dạng rãnh (hoặc răng, nếu vẽ răng thì vẽ ra ngoài) tùy theo kích thước răng như hình dưới. Nhấn Finish Sketch, kết thúc vẽ biên dạng.


    • Ra lệnh Coil – tạo lò xo. Chọn phương án khoét bỏ. Nếu biên dạng nằm ngoài mặt trục thì chọn phương án đắp vào.




    • Cho kích thước của lò xo. Nhấn OK, lò xo được tạo ra chính là rãnh của trục vít.
