SolidWorks & SolidCAM Hướng dẫn vẽ một hình cơ bản bằng solid

Thảo luận trong 'Phần mềm kỹ thuật' bắt đầu bởi khoadongluc, 8/5/09.

Thành viên đang xem bài viết (Users: 0, Guests: 0)

  1. khoadongluc
    Offline

    Nothing Is Impossible
    Thành viên BQT
    Expand Collapse

    Tham gia ngày:
    17/3/09
    Số km:
    22,748
    Được đổ xăng:
    7,015
    Mã lực:
    2,289
    Giới tính:
    Nam
    Xăng dự trữ:
    29,582 lít xăng

    Đây là giao diện chương trình, mình dùng Featutes va sketchs là chính



    Bấm vào extrude boss/base ở Feartures
    chọn top plane

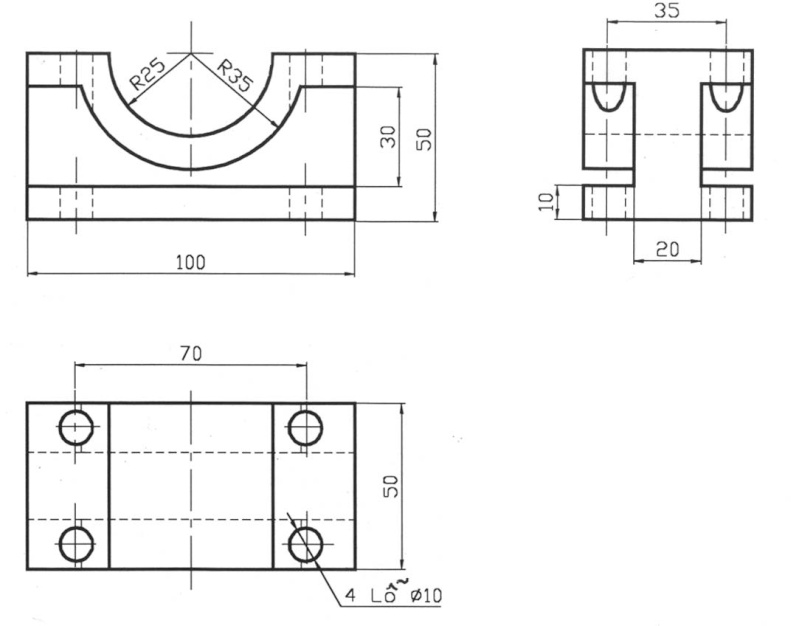

    sau đó thì dùng công mấy công cụ sketch (line, circle) để vẽ hình giống thế này
    (không cần chính xác miễn là giống thế này )



    Quên mất mình vẽ thiều một vòng tròn nữa các cậu vẽ thêm vào nhé sorry

    Sau đó dùng công cụ smart demention trong Sketch để đặt kích thước như hình vẽ.


    tiếp theo dùng lệnh Trim



    Để tùy chọn như thế này để cắt các nét thừa



    căt thành hình như thế này .



    feature>extrude như hình ròi click OK (cái chữ V màu xanh ấy)



    Sau đó clich vào vị trí xanh xanh như hình



    Normal to thì sẽ được thé này



    làm tiếp theo như hình



    Chọn mặt trên và vẽ hình tròn đườn kính như hình vẽ


    dùng lệnh extrudecut

    kết quả



    vẽ hình như thế này nhớ dung smart demention nhé



    kích vô một vòng tròn rồi dùng extrude cut


    FINISH
