Pro Engineer Sử dụng lệnh Split Draft trong Pro

Thảo luận trong 'Phần mềm kỹ thuật' bắt đầu bởi bkdn, 23/5/10.

Thành viên đang xem bài viết (Users: 0, Guests: 0)

  1. bkdn
    Offline

    Tài xế O-H
    Expand Collapse

    Tham gia ngày:
    8/4/10
    Số km:
    294
    Được đổ xăng:
    54
    Mã lực:
    51
    Xăng dự trữ:
    146 lít xăng
    Draft là 1 lệnh rất quan trọng trong kĩ thuật tách khuôn.

    vấn đề ở đây là trên chi tiết có 1 cái tai và việc phân khuôn là không hề dễ dàng . chúng ta phải tạo ra mặt phân khuôn ở chân tai và phải tạo Draft ở chân tai. chúng ta sẽ làm như sau:

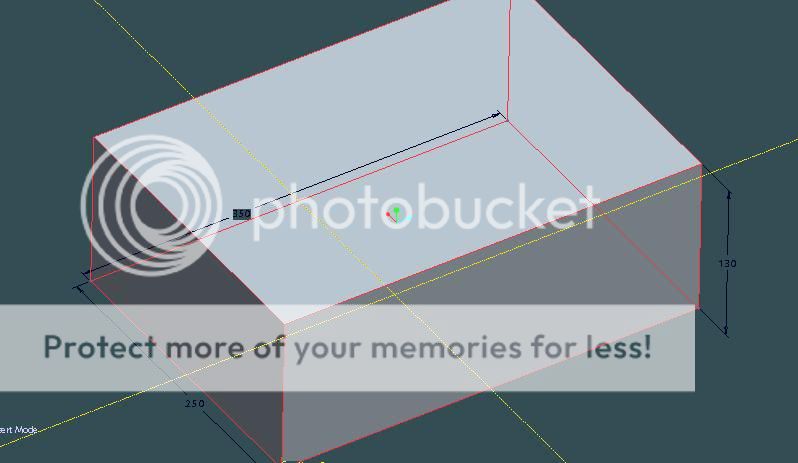

    đầu tiên ta sẽ vễ 1 chiet tiết với các kích thước dài 350mm, rông 250 và cao 130.

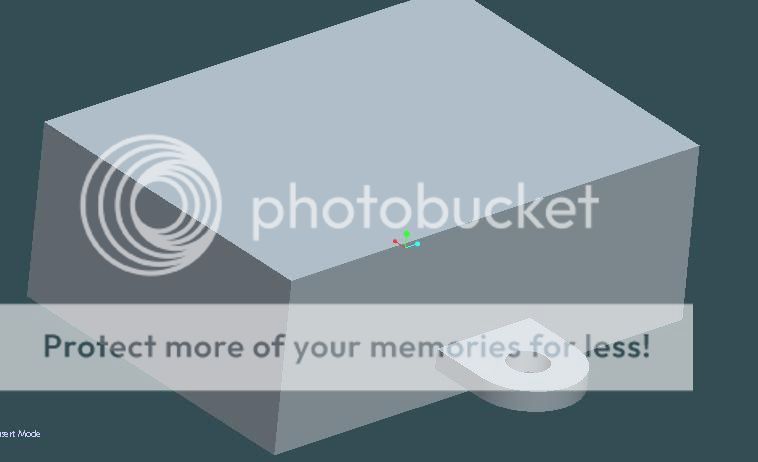

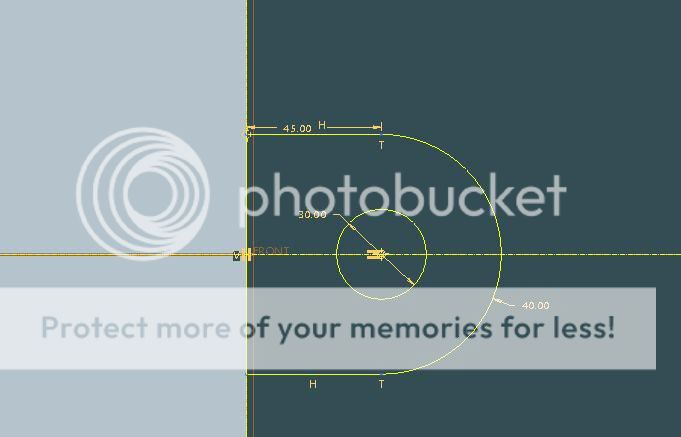

    tạo 1 mặt phẳng cách mặt đáy 33mm và tạo 1 cái tai ở cạnh bên với các kích thước

    chiều dài đùn là 15mm


    kích vào lệnh Draft chọn vào cạnh bên chứa tai

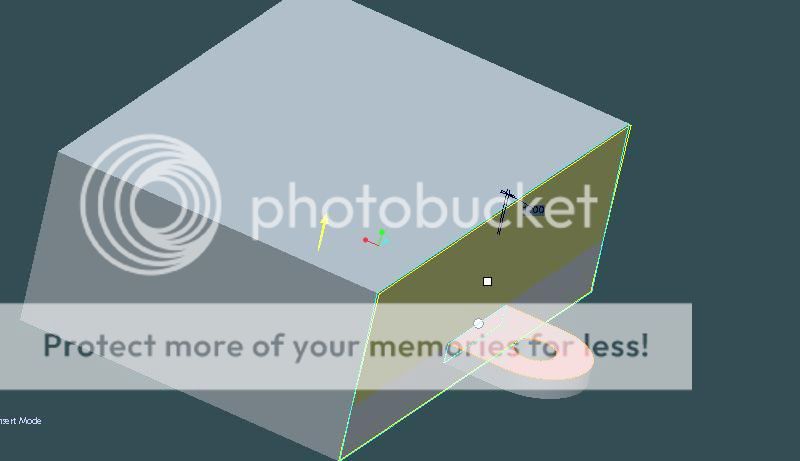

    giữ chuột phải chọn Draft Hinges hoặc vào References chọn Draft Hinges rồi tích vào mặt trên của tai ta được:

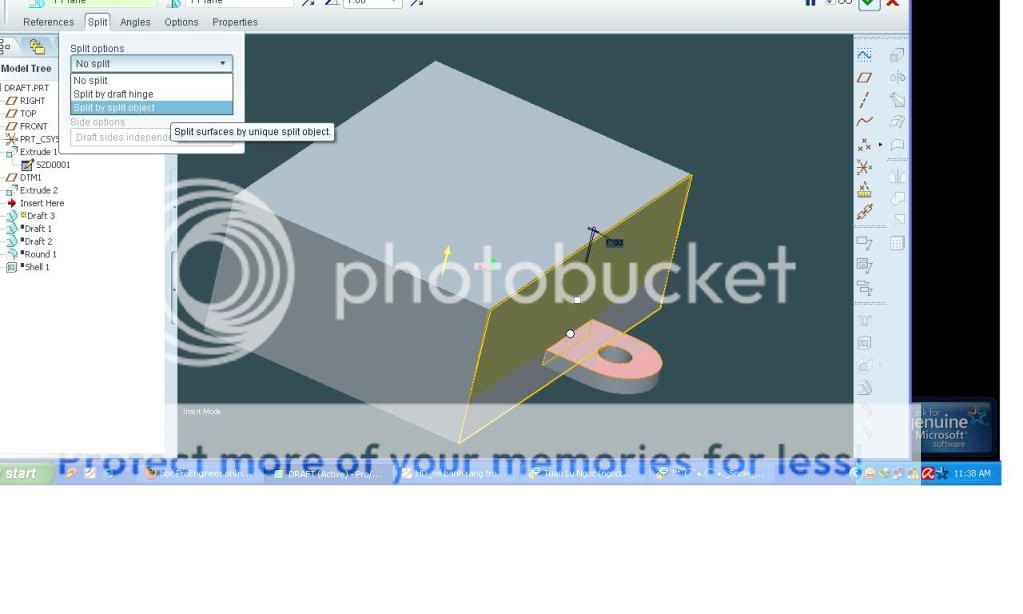

    sau đó vào Split (nghĩa là chia) ở split options có các lựa chọn sau: No sPlit: không chia mặt.
    Split By Draft Hinge: chia toàn bọ mặt mà đã chọn ở Draft Hinges
    Split By Split Object : chia mặt bằng các đối tượng mà chúng ta tạo ra.

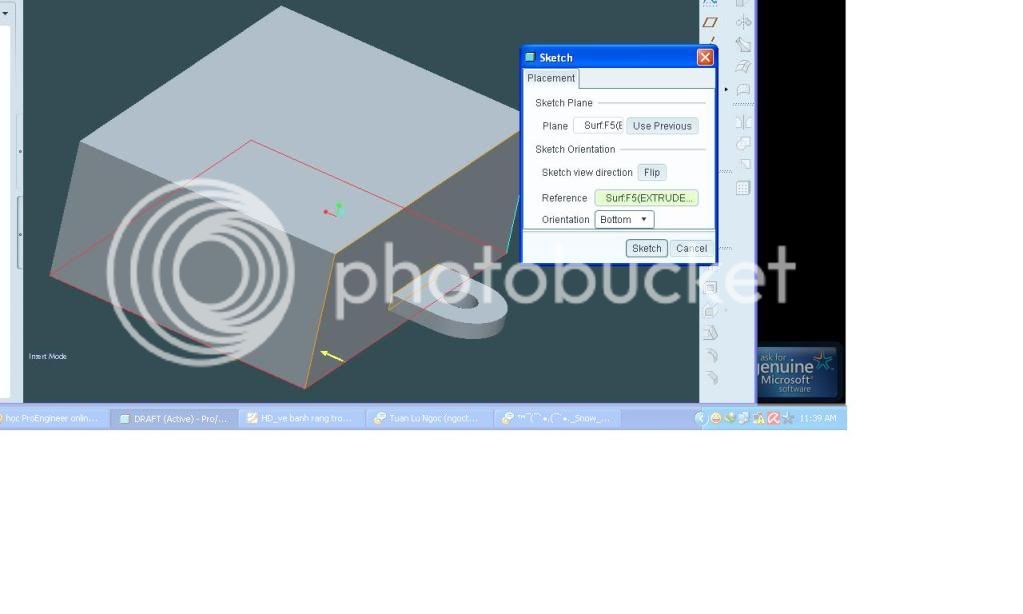

    chọn Split by split Object >defene > chọn mặt bên chứa tai để vẽ vẽ biên dạng:

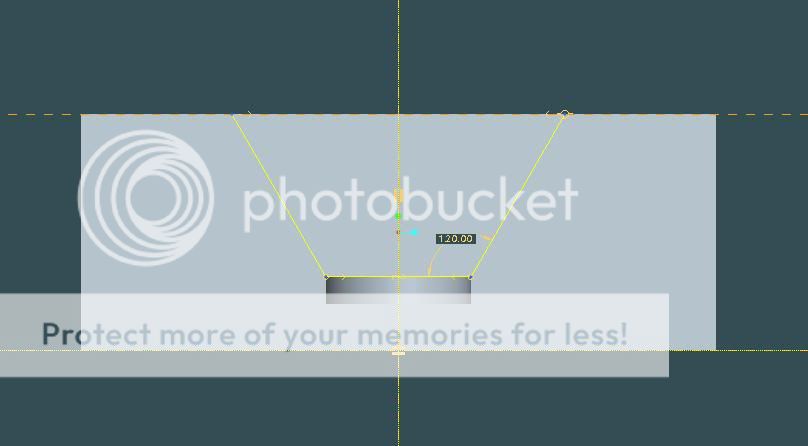

    vẽ 1 biên dạng như sau:

    chọn done ta được :

    xuất hiện 2 núm nhập giá trị là 5 va 5. sau khi draft bình thường các cạnh còn lại và chỉnh sửa ta được:

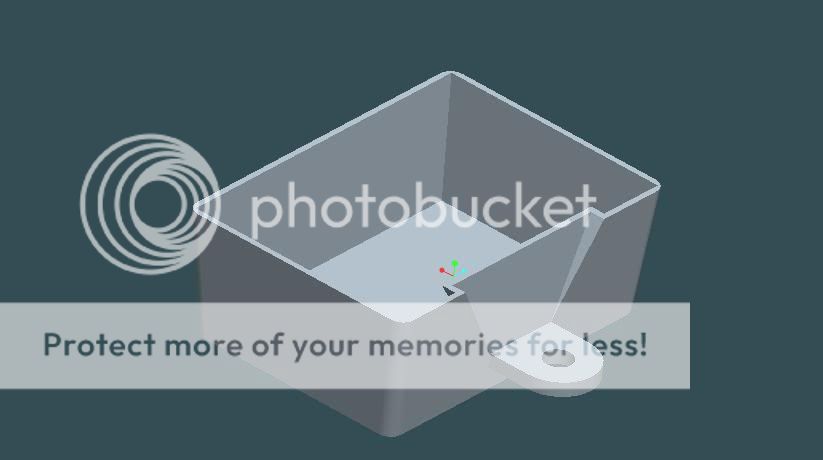

    (cái hình này chỉ mang tính mô phỏng)
