    B1:Tạo file mới
    - Vào File => New => Chọn tập tin *.ipn

    B2:Chèn lắp ráp
    - Insert => Create View
    - Chọn file *.iam cần mô phỏng với các lựa chọn
    *) Manual: Bằng tay
    *) Automatic: Tự động

    B3: Tạo di chuyển
    - Chọn Tweak Components [Phím tắt T]. Các lựa chọn bao gồm:
    *) Direction: Nhấn vào hình khối để chọn hướng
    *) Chọn chi tiết để di chuyển
    *) Đặt điểm gốc của hướng
    *) Cho hiển thị đường dẫn hướng
    *) Transformations: Có thể chọn tịnh tiến hay xoay khối theo các trục
    - Cho giá trị độ dài hoặc góc quay vào ô nhập liệu vào Okie
    [Sau khi đã có hình tại các vị trí có thể sửa lại bằng công cụ Edit Existing Trail. Nhấn vào nút xanh của đường dẫn hướng và xê dịch khối]

    [​IMG]

    B4: Xoay hình ảnh:
    - Chọn Precise View Rotation => Cứ nghịch thử sẽ biết

    [​IMG]

    B5: Tạo hoạt cảnh:
    - Lệnh Animate: Với các tùy chọn
    *) Repetitions: Số lần lặp lại chuyển động
    *) Recor: Ghi thành phim


    [​IMG]

    Chú ý: Sau khi nhấn nút recor bạn phải click vào nút play cho file trình diễn chạy đến hết hoạt cảnh thì mới thu được.
    Để tạo nhiều chuyển động cùng một lúc cho một chi tiết ta làm như sau :
    Lệnh group làm như sau: [​IMG].



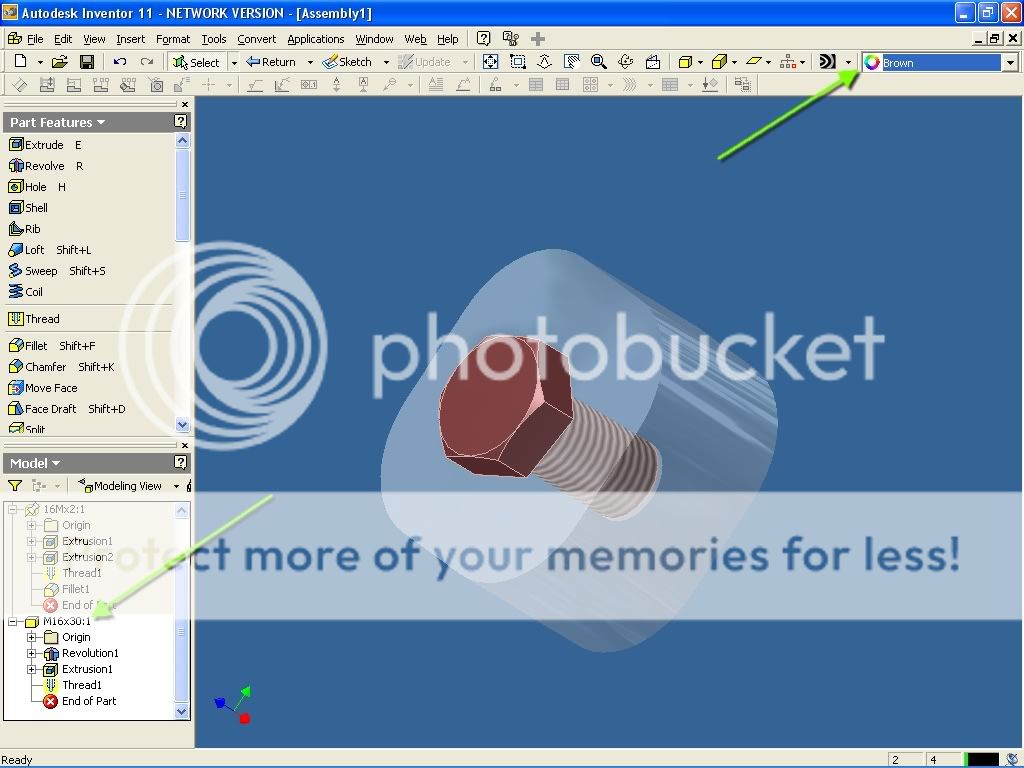

    Để chọn mầu từng bộ phận trong Assembly bạn click đúp vào nó cho các bộ phận khác mờ đi rồi gán màu như bình thường thôi [​IMG]


    nguồn từ meslab
