Autocad & Inventor Tạo nhẫn kim cương trong Inventor

Thảo luận trong 'Phần mềm kỹ thuật' bắt đầu bởi haui, 30/12/10.

Thành viên đang xem bài viết (Users: 0, Guests: 0)

  1. haui
    Offline

    Tài xế O-H
    Expand Collapse

    Tham gia ngày:
    5/8/09
    Số km:
    3,304
    Được đổ xăng:
    128
    Mã lực:
    381
    Xăng dự trữ:
    -120 lít xăng

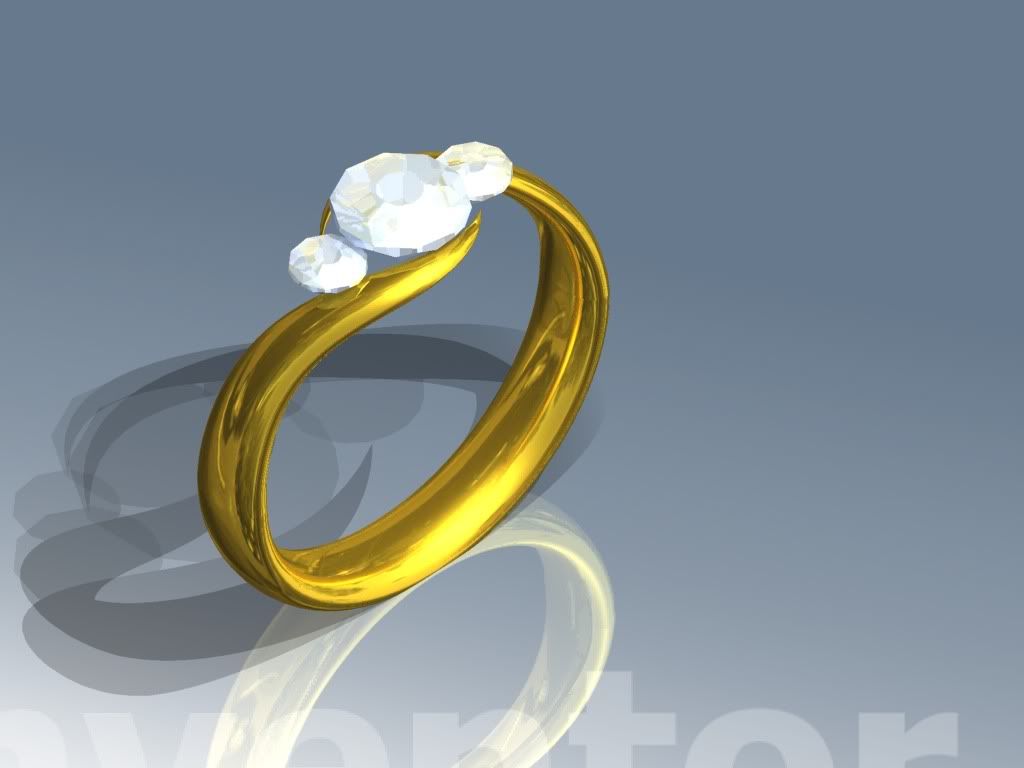

    Hi các bác, em vừa tậu được chiếc nhẫn kim cương 10 gara để tối nay tặng bồ nhí hihi. Nó đây nè:



    Các bác có mún tự làm một cái không. Dễ thui!!!

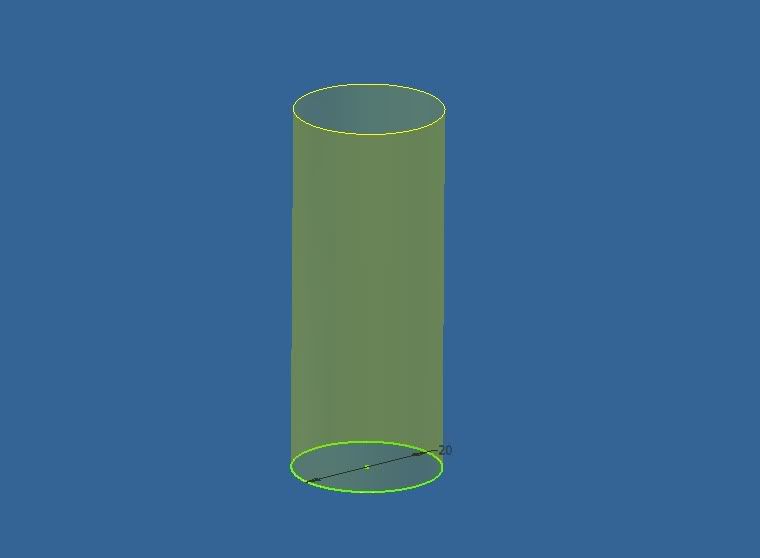

    Đầu tiên vẽ một mặt trụ bằng lệnh extrude surface đường kính sao cho vừa ngón tay nhé:

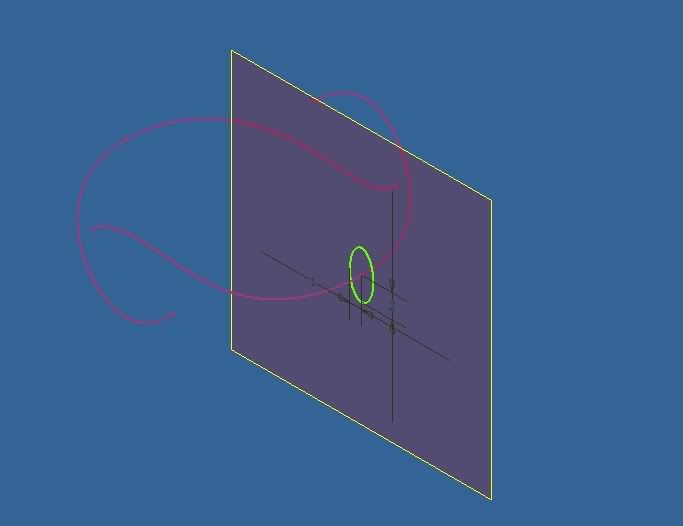

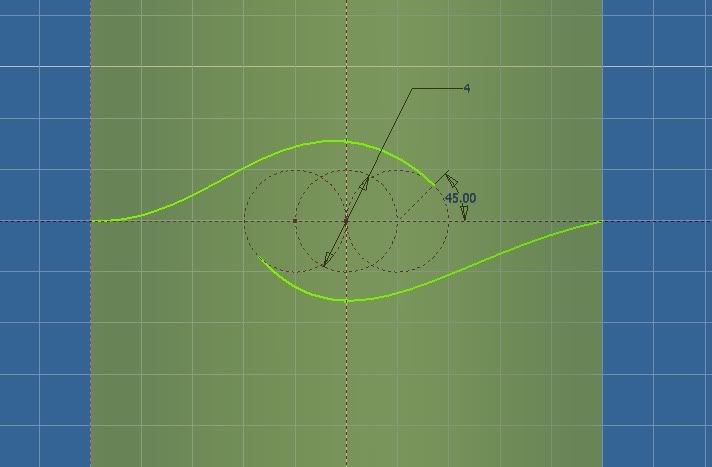

    Sau đó tạo workplane qua tâm mặt trụ và vẽ 1 sketch như hình dưới. Mục đích là chiếu hai đường spline này lên mặt trụ để tạo đường cong 3D.

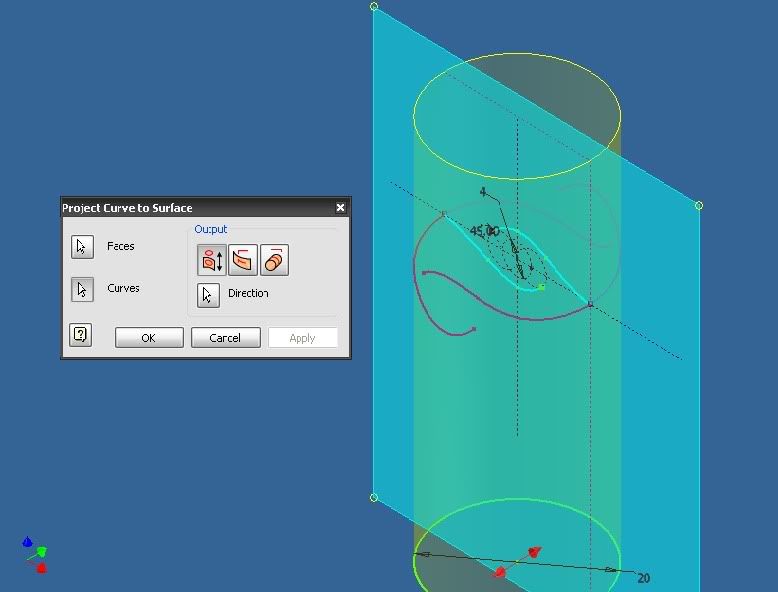

    Chuyển sang môi trường sketch 3D, dùng lệnh project to surface để tạo đường cong đính kim cương.



    Return, tạo workplane và sketch như hình vẽ

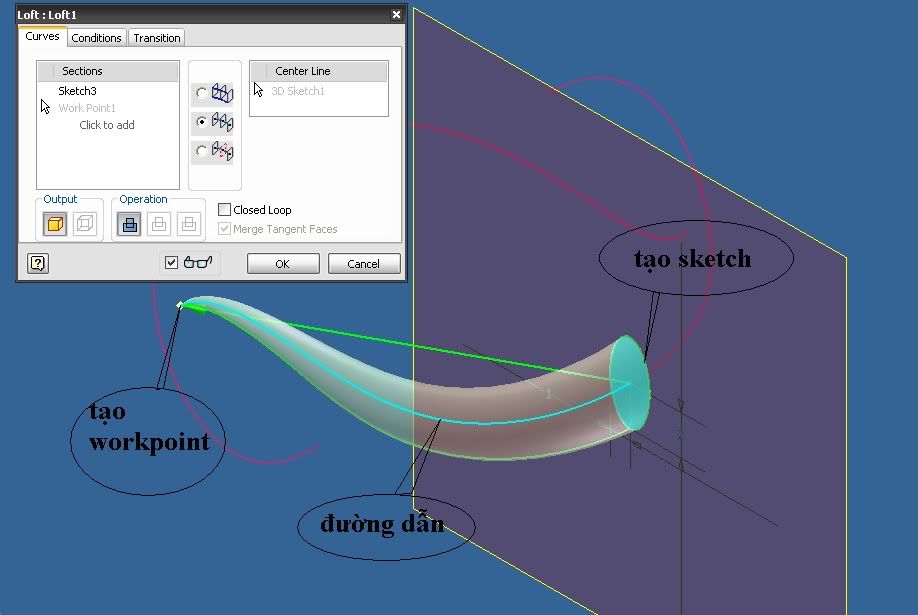

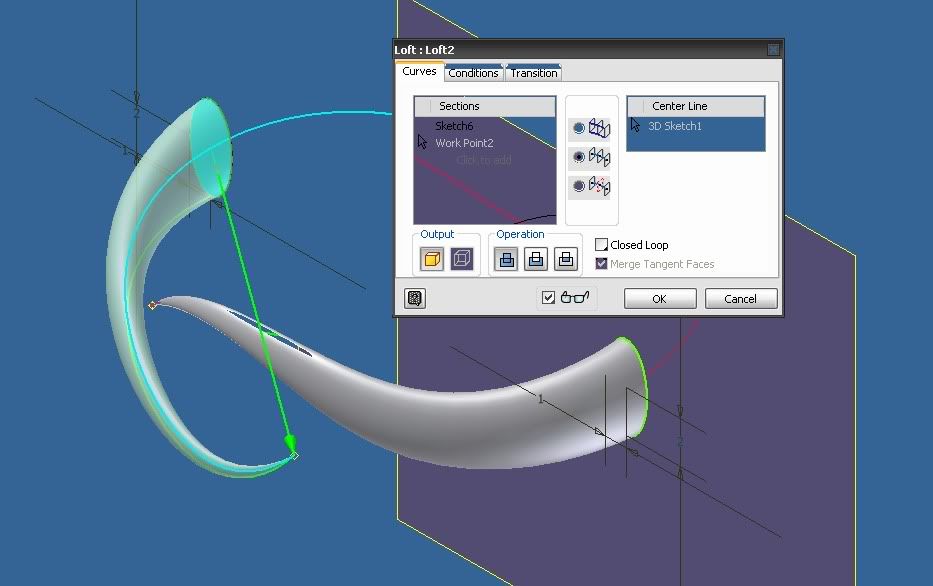

    Dùng lệnh Loft tạo khối từ sketch trên và workpoint ở cuối đường cong như hình vẽ ta
    được cái ngà voi khá đẹp hehe



    Lặp lại sketch và Loft phía bên kia.

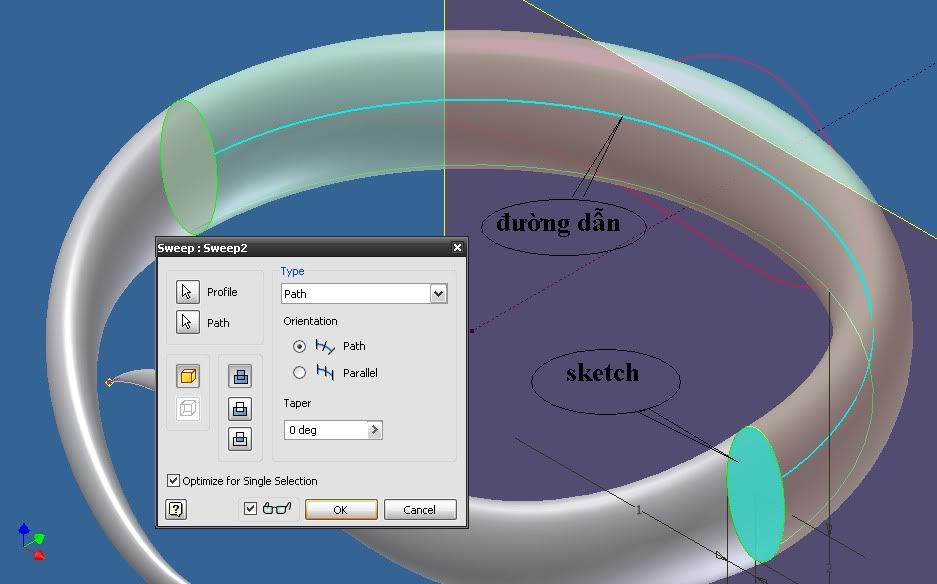

    Dùng lệnh sweep với biên dạng đã có, đường dẫn là nửa cung tròn còn lại.


    Ta được cái vòng rất style.hihi

    Vẽ viên kim cương như bác Tuấn đã giới thiệu ở bên Solidwork(tại đây:
    http://meslab.org/mes/showthread.php?p=75482), nguyên lý tạo hình như nhau nên mình không nói lại nữa. vì vậy mình giới thiệu cách tạo viên kim cương bé hơn mà không cần phải vẽ lại

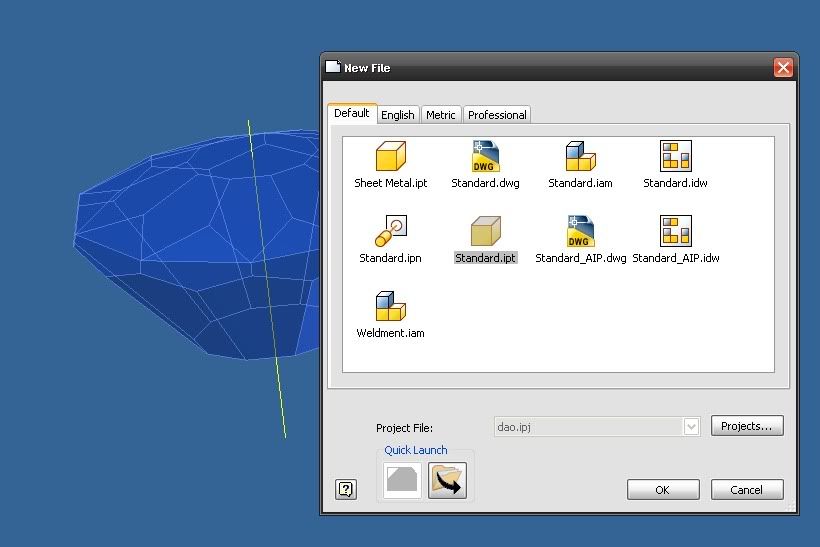

    Kích vào New, chọn standard.ipt, thoat khỏi môi trường sketch vì không cần vẽ gì cả

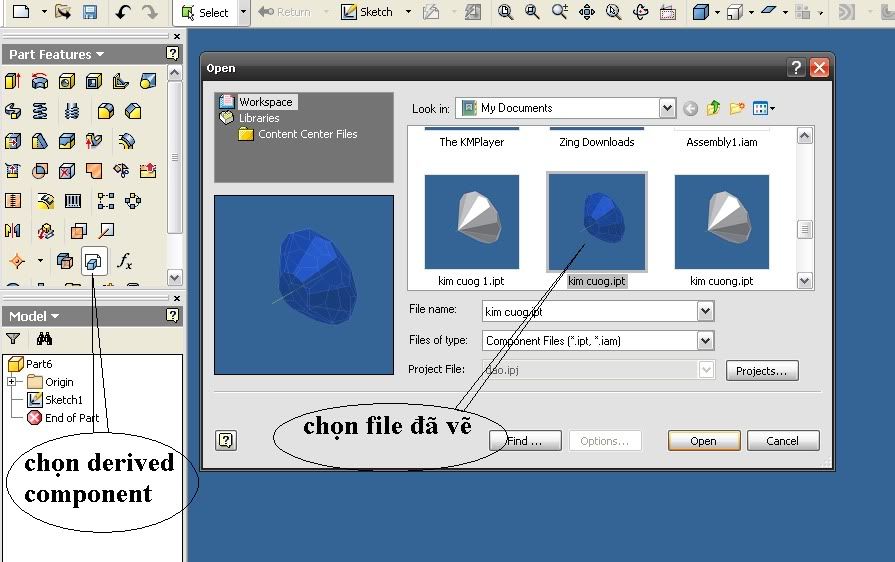

    Dùng lệnh Derived Component trên thanh Panel bar và mơ file kim cương đã vẽ theo cách của bác Tuấn.

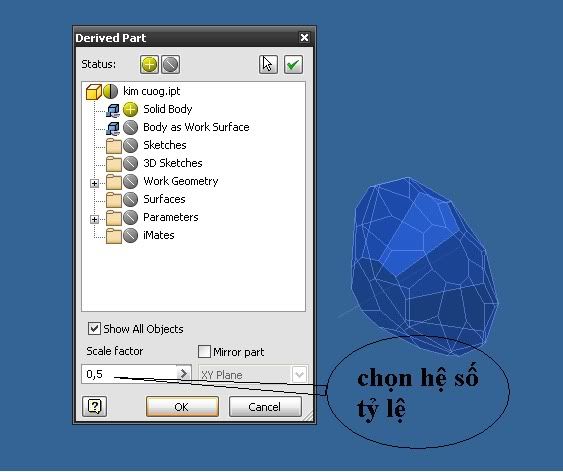

    Open, một hộp thoại mở ra, đơn giản là đặt hệ số tỷ lệ và Ok=> ta được viên KC mới và save lại. Điều đặc biệt ở đây là chỉ cần thay đổi file gốc thì các file con sẽ thay đổi theo.

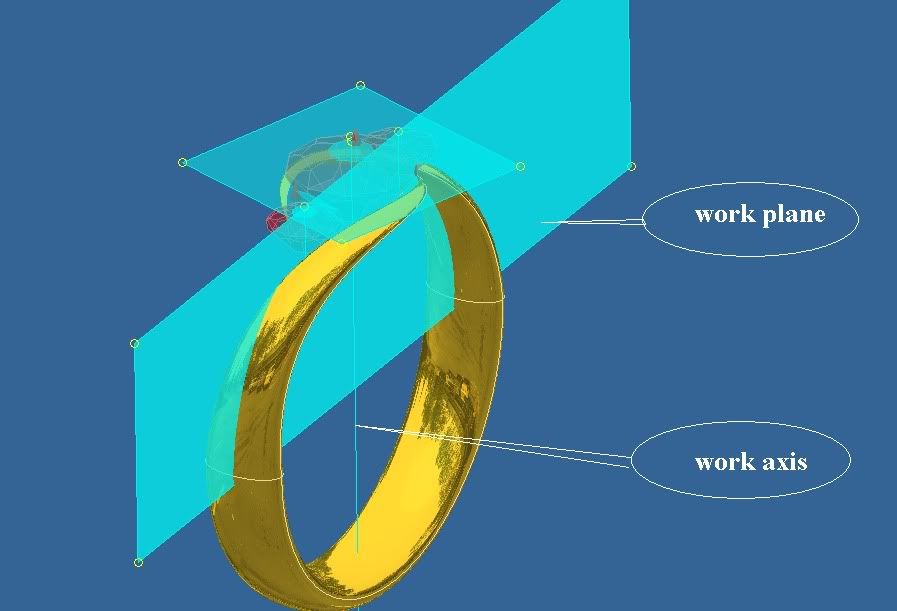

    Cuối cùng là lắp ráp sản phẩm, bằng cách Contraint các mặt phăng và đường thẳng làm việc ta được chiếc nhẫn hoàn chỉnh.

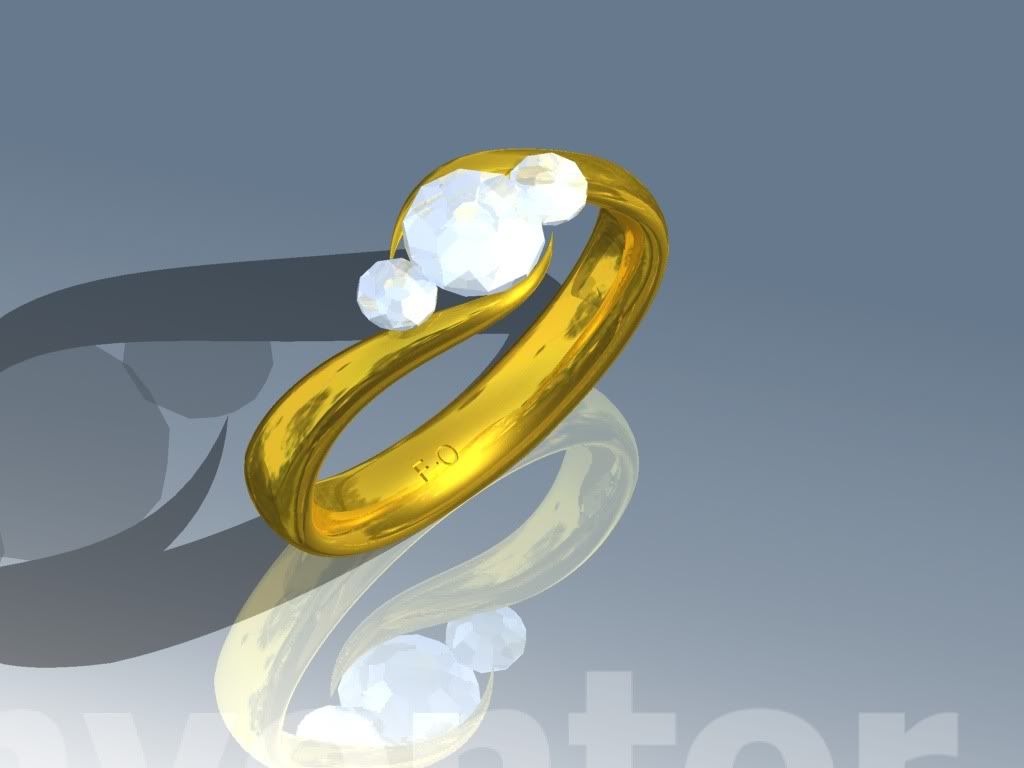

    Chuyển qua môi trường Inventor Studio và render ta được chiếc nhẫn 10 gara tuyệt đẹp hehe




    Đây là file của nó: mediafire.com sharekey=f598760d837d4bd91686155677bb26851ab2045cfc95325f

    Ở đây mình chỉ vẽ sơ qua thui vì chưa bít nhẫn thật người ta đính kim cương thế nào. Bác nào bít rùi vẽ giùm mình nha.
    Chúc các bác thành công. Hum nào mang tặng người iu được hun thì nhớ khao em nha
    Ai vẽ được kiểu mới thì post lên cho ae chime ngưỡng nha. Thân!!!
    Theo hauionline.com.
