SolidWorks & SolidCAM Ứng dụng SolidWorks trong môn sức bền vật liệu

Thảo luận trong 'Phần mềm kỹ thuật' bắt đầu bởi hochoi, 16/1/10.

Thành viên đang xem bài viết (Users: 0, Guests: 0)

  1. hochoi
    Offline

    Tài xế O-H
    Expand Collapse

    Tham gia ngày:
    16/7/09
    Số km:
    2,544
    Được đổ xăng:
    112
    Mã lực:
    401
    Xăng dự trữ:
    723 lít xăng
    Có lẽ một điều là chúng ta đều đến từ khoa cơ khí. Nên mọi người đều biết Môn sức bền vật liệu. Một môn khá là quan trọng.Hôm nay mình muốn nói tới khả năng ứng dụng của phần mềm trong bộ môn sức bền vật liệu. Trước hết mình sẽ đi qua một vài khái niệm.
    Khi một chi tiết được thiết kế ra phải đảm bảo được các yêu cầu về:
    -Độ bền.
    -Độ cứng
    -Và luôn đảm bảo tính ổn định về hình dạng. tức là không có sự biến đổi về hình dạng.
    Môn sức bền vật liệu có nhiệm vụ đưa ra các phương pháp tính toán về độ bền, độ cứng, độ ổn định của các chi tiết máy. Đó là nhiệm vụ chính của môn sức bền vật liệu.
    ** Một số giả thuyết về tính chất của vật liệu. Vật liệu có tính liên tục, tính đồng nhất, tính đẳng hướng. Khi vật rắn chịu tác dụng của một ngoại lực sẽ gây ra ứng suất, chuyển vị, biến dạng.
    -Vật liệu có tính đàn hồi tuyệt đối, mối quan hệ giữa ứng suất và biến dạng là tuân theo định luật hooke.
    -Ở trạng thái tự nhiên thì vật rắn không chịu tác dụng của lực, tức là cũng không có ứng suất và biến dạng.
    *** Các khái niệm về lực
    -Ngoại lực: Ngoại lực bao gồm các tải trọng ( gồm có tải tĩnh và tải động, đa số chúng ta nghiên cứ tải tĩnh) và các phản lực lien kết.
    + Tải trọng thì bao gồm : lực tập trung và lực phân bố và mô men tập trung hoặc momen phân bố
    -Khái Niệm về Nội lực.
    Một chi tiết khi chịu tác dụng của ngoại lực sẽ sinh ra lực chống lại tác dụng của ngoại lực thì được gọi là nội lực
    Để xác định nội lực người ta sử dụng phương pháp mặt cắt để xác định nội lực. Nội lực thì bao gồm 6 nội lực : Nz ( Lực dọc) , Qx, Qy* : lực cắt ; Momen uốn Mx,My và momen xoắn MZ
    -Khái niệm về ứng suất , chuyển vị và biến dạng :
    + Ứng suất: Là cường độ lực tại một điểm nào đó trên mặt cắt được gọi là ứng suất. có tất cả 9 ứng suất σX, σY, σZ,τXY, τzy, τyx, τzx, τxz, τyz.
    Trong đó có 3 ứng suất pháp theo 3 trục x,y,z : σX, σY, σZ
    Và 6 ứng suất tiếp: τXY, τzy, τyx, τzx, τxz, τyz :trong đó số 1 là phương pháp tuyến, số 2 là phương của ứng suất tiếp. Ví dụ τyz : Nằm trong mặt cắt vuông góc với trục y và có phương là trục z.
    + Chuyển vị :Là sự thay đổi vị trí của các phần tử vật chất trong vật thể khi vật thể bị biến dạng.
    Giả sử phần tử ban đầu M(x,y,z) sau khi bị biến dạng sẽ thành tọa độ M1(x1,y1,z1) thì véc tơ MM*1 là vec tơ chuyển vị. Khi tham chiếu véc tơ này lên 3 trục x,y,z thì được các hình chiếu của véc tơ chuyển vị là u,v,w .
    + Biến dạng :Biến dạng là sự thay đổi về hình dạng, kích thước của vật thể hoặc các yếu tố hình học.
    Bao gồm 6 biến dạng : 3 biến dạng dọc trục .εx, εy, εz ,
    Và 3 biến dạng góc trên các mặt phẳng tương ứng: xoy,yoz,zox là γxy, γyz, γzx

    Trên đó là các khái niệm cơ bản về sức bền vật liệu.
    Hôm nay mình sẽ ứng dụng phần mềm trong phần kéo nén đứng tâm. Trước khi đi vào phần ứng dụng thì mình sẽ nói qua chút về kéo nén đứng tâm.
    Kéo nén đứng tâm là chỉ chịu kéo hoặc chịu nén đứng tâm khi mặt cắt ngang chỉ có một thành phần là nội lực là lực dọc,
    -Lực dọc dương khi chịu kéo và lực dọc âm khi chịu nén
    *** Ứng dụng phần mềm trong mô phỏng sức bền vật liệu.
    Giả sử ta có một thanh dầm như sau.

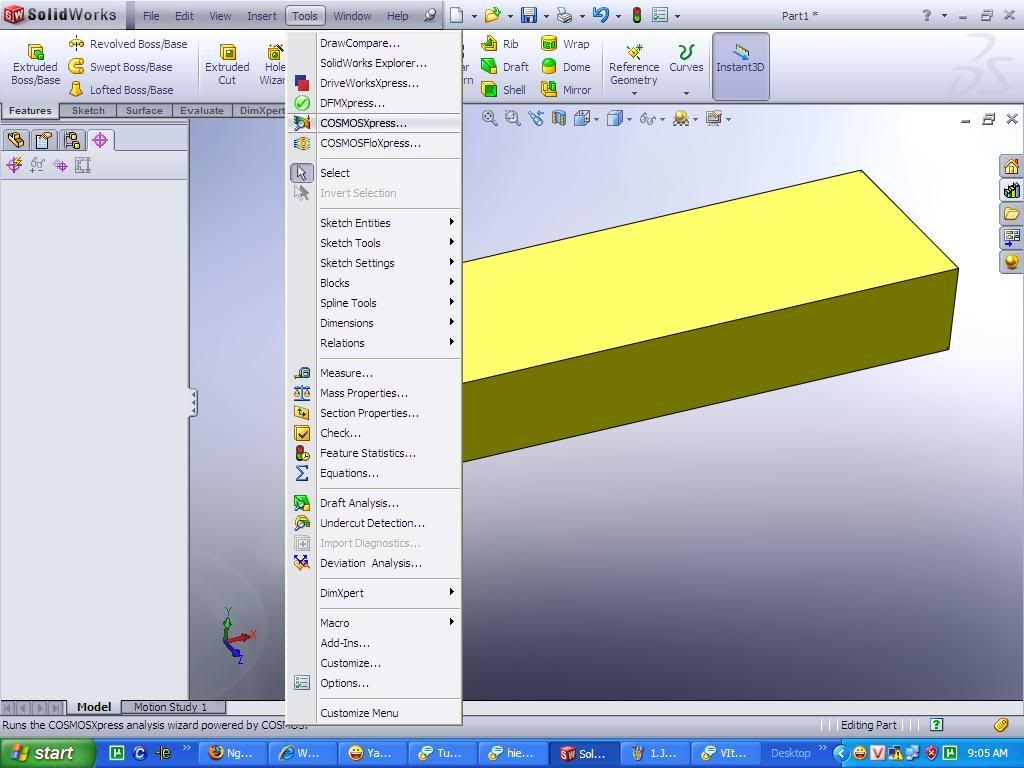

    Vào tool chọn cosmos express.

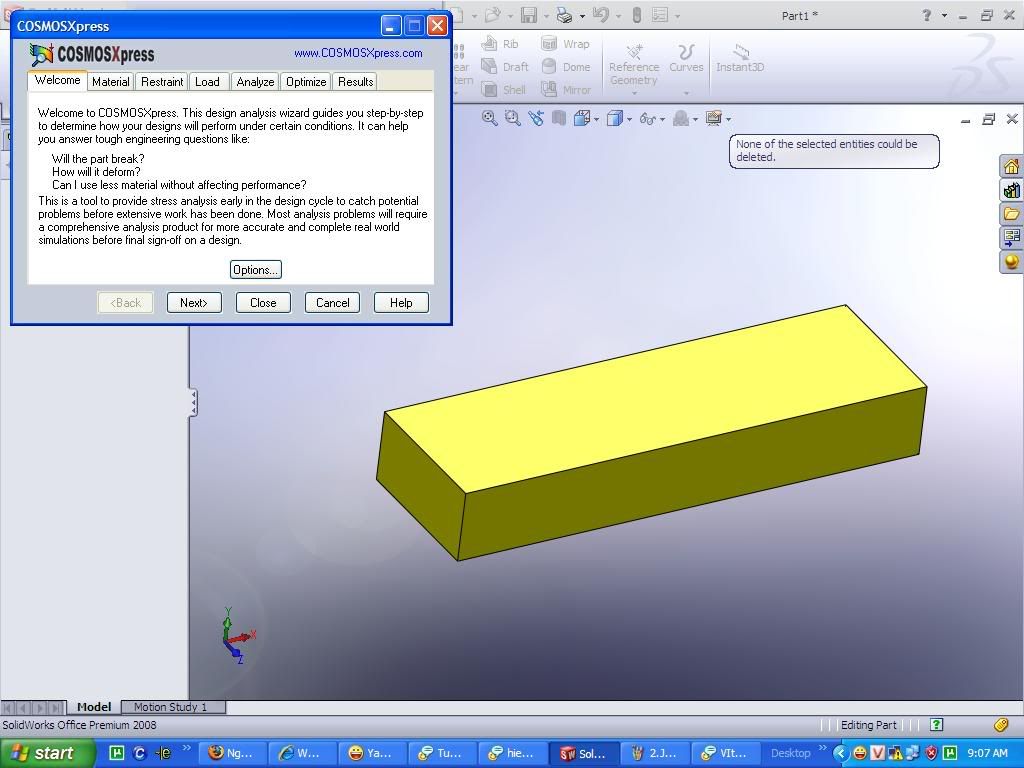

    Khi đó bạn sẽ thấy một bảng hiện ra như hình sau.


    Bạn chọn next

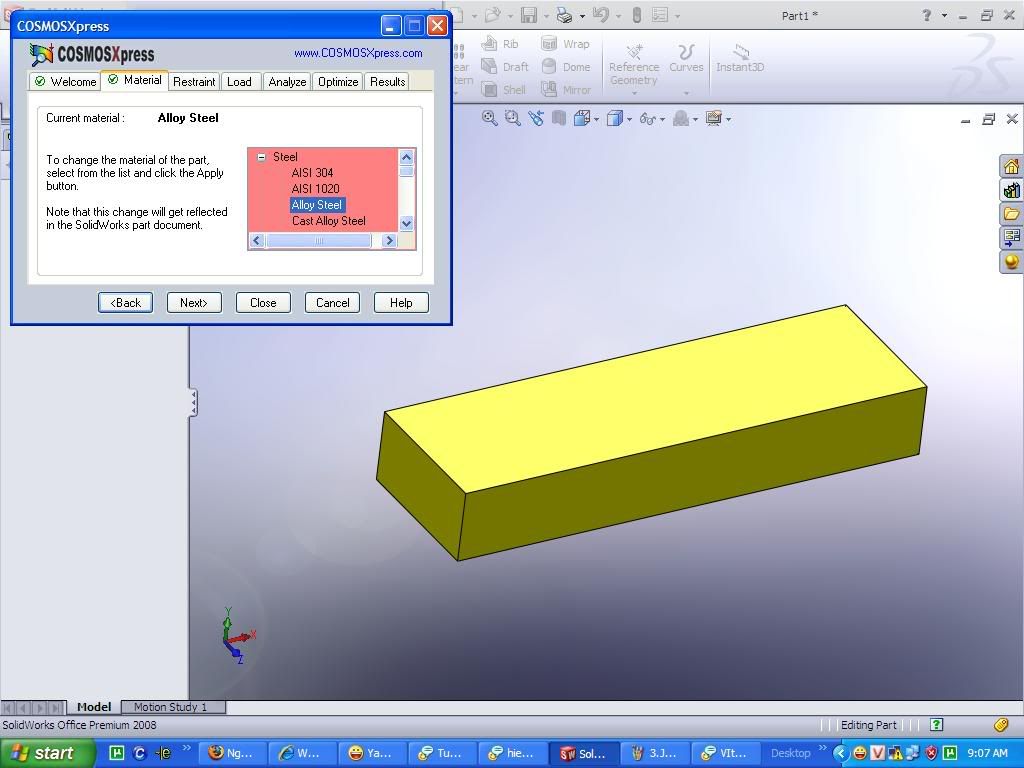

    Sau đó bạn chọn vật liệu cho thanh chi tiết. Ở đây mình chọn là thép hợp kim.

    Chọn next và chọn ràng buộc hay còn gọi là ngàm.

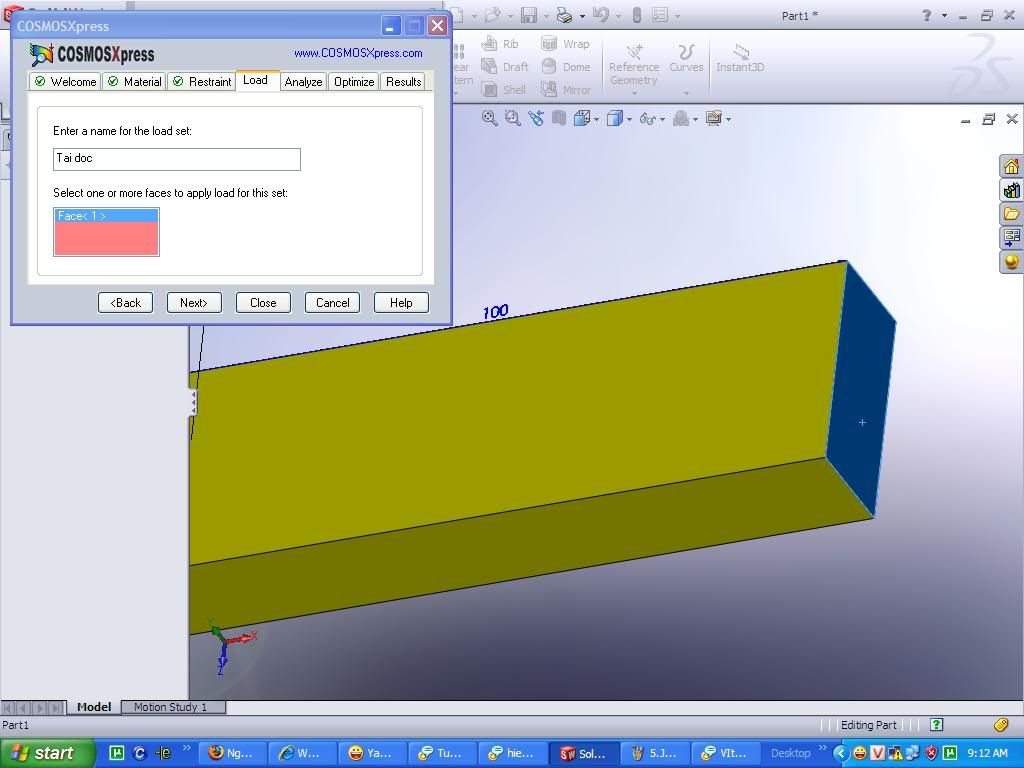

    Tiếp tới bạn cứ next cho tới khi chọn bề mặt chịu lực áp dụng cho thanh.

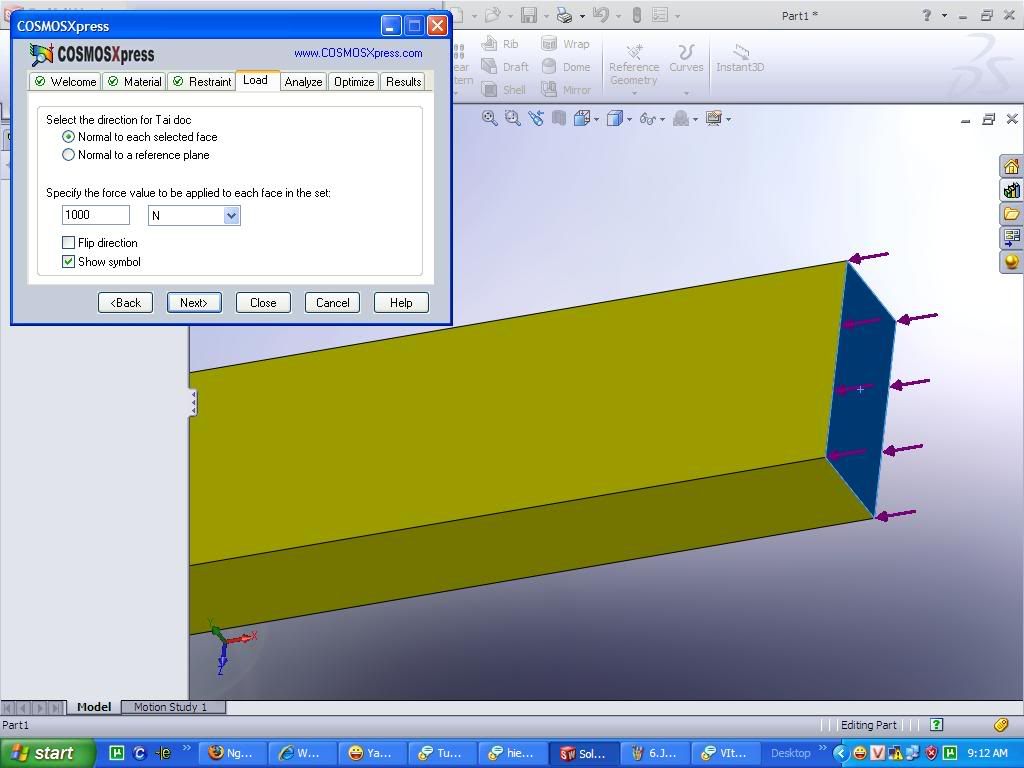

    Chọn giá trị của lực . ở đây giá trị lực là 1000N

    Next tiếp sau đó chọn run

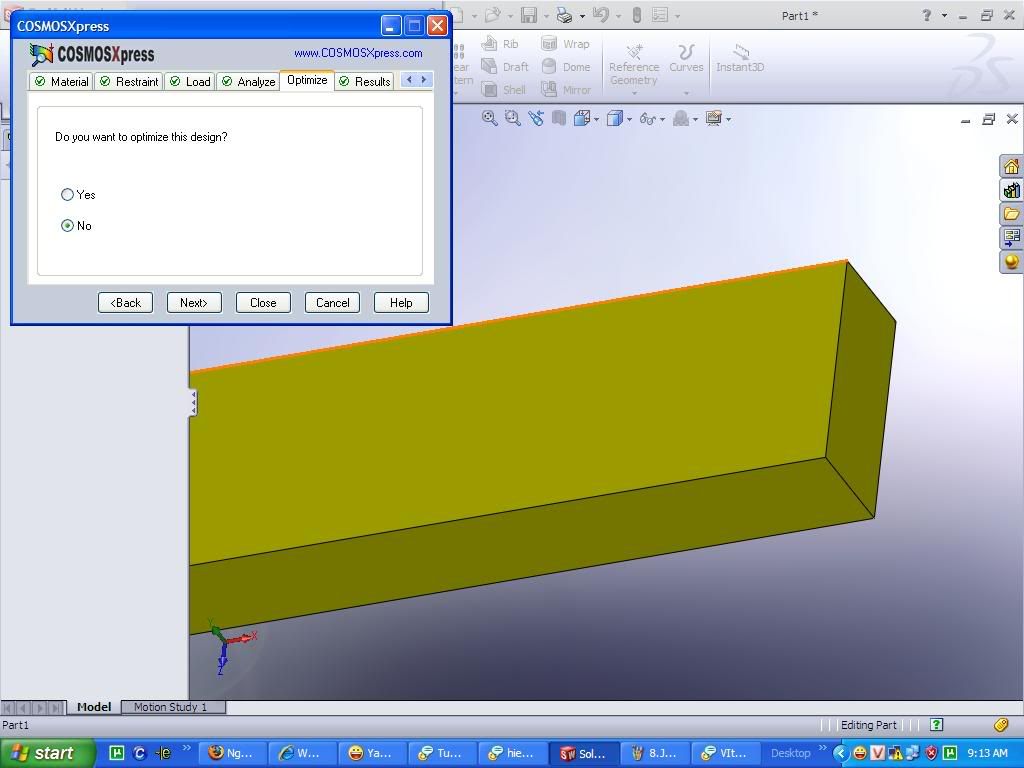

    Sau đó cứ next khi có hỏi muốn thay đổi cài đặt không thì bạn chọn vào không.


    Và đây là kết quả:
    ứng suất trên Thanh là:

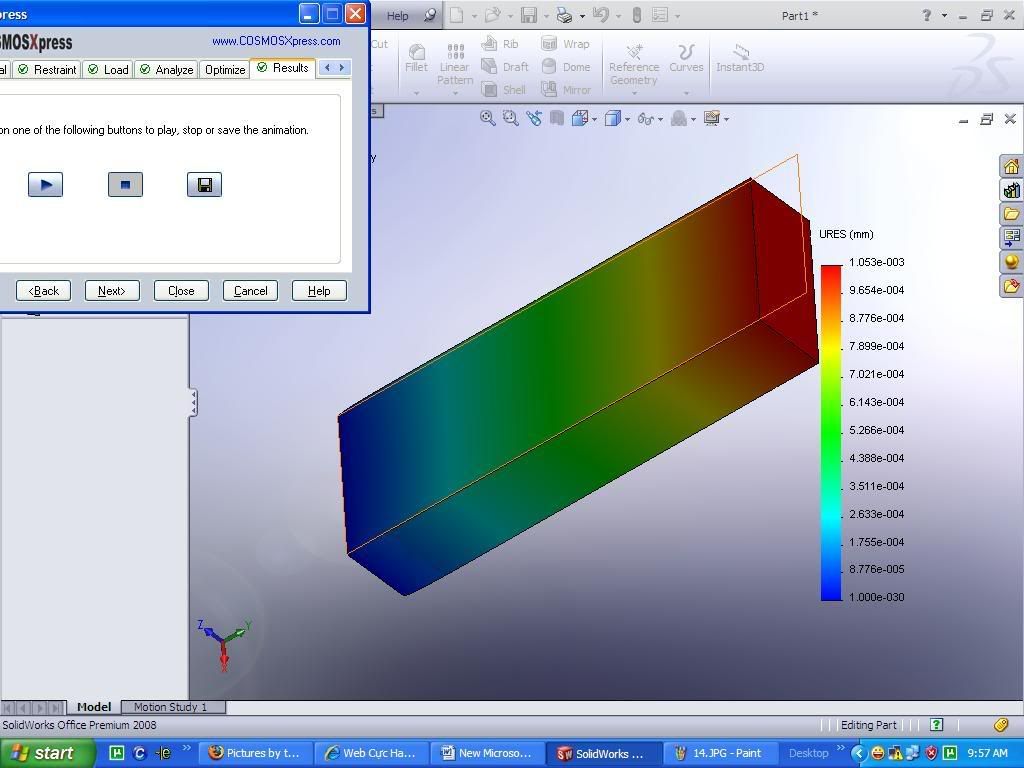

    Chuyển vị của thanh.

    Và video mô phỏng quá trình biến dạng đã được phóng to hơn mấy nghìn lần.

    Như vậy với sự trợ giúp của phần mềm sẽ giúp các bạn có thể nhìn thấy rõ rệt sự thay đổi này. Có cái nhìn trực quan hơn. Hôm sau mình sẽ tiếp tục vào phần uốn xoắn thuần túy. Và nhiều phần khác nữa ứng dụng của sức bền.

    Đã được đổ xăng bởi mangat060083.
  2. pha
    Offline

    pha
    Tài xế O-H
    Expand Collapse

    Tham gia ngày:
    10/4/10
    Số km:
    4
    Được đổ xăng:
    0
    Mã lực:
    0
    Xăng dự trữ:
    321 lít xăng
    bac huong dan em may cai ung dung cua solidworks trong suc ben luon.cam on anh truoc

  3. PhanChauTuan
    Offline

    Tài xế O-H
    Expand Collapse

    Tham gia ngày:
    20/7/10
    Số km:
    48
    Được đổ xăng:
    0
    Mã lực:
    21
    Xăng dự trữ:
    312 lít xăng
    cái này có đưa ra được biểu đồ lực không bạn ??
