    Vẽ đồ thị hàm số toán học trong AutoCAD với sự trợ giúp của MS Excel và eiPoint của CADViet. Chương trình lisp eiPoint của CADViet chỉ đơn giản là kết xuất tất cả các tọa độ của các đối tượng Point trong ACAD thành file text và nhập kết quả từ file text vào AutoCAD (hành động ngược lại)
    Hai hàm mà eiPoint cung cấp là ExpPnt: xuất tọa độ Point ra file và ImpPnt: nhập tọa độ từ file text vào ACAD thành các đối tượng Point.
    Các bước vẽ đồ thị hàm số:
    1. Tạo các đối tượng Point có các tọa độ X muốn vẽ. Có thể dùng lệnh Array cho bước khởi tạo này.
    2. Dùng lệnh ExpPnt để xuất tọa độ của các point vừa tạo ra file text.
    3. Mở file txt vừa xuất bằng phần mềm Excel.
    4. Nhập công thức hàm vào các ô tại cột B với tham số hàm là các ô ở cột A (tất nhiên là chỉ nhập 1 ô đầu tiên sau đó thì Copy & Paste).

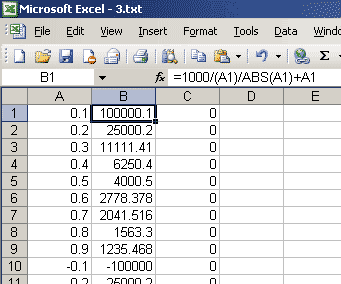

    [​IMG]

    5. Save file Exel, có thể chương trình sẽ hỏi: 'xxx.txt may contain featues that are not compatible with text (tab delimited) doyou want to keep the workbook in this format?' bạn chọn yes.
    6. Quay lại AutoCAD, dùng lệnh ImpPnt, chọn file text mà bạn vừa tạo và hiệu chỉnh ở Excel.
    Trên màn hình AutoCAD sẽ là đồ thị của hàm số mà bạn mong muốn.

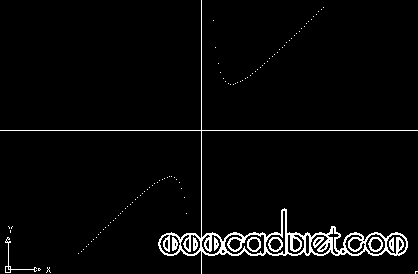

    [​IMG]

    Tải eiPoint Tại đây

  2. banhmidai
    Offline

    Tài xế O-H
    Expand Collapse

    Tham gia ngày:
    7/3/12
    Số km:
    4
    Được đổ xăng:
    0
    Mã lực:
    1
    Xăng dự trữ:
    306 lít xăng
    cảm ơn bạn linhautonet đã post bài, cho mình hỏi là down cái eiPoint về rồi dán vào file cài trong máy hả bạn?
