    Các bước đặt liên kết cho 2 bánh răng trụ:



    [​IMG]



    [​IMG]



    [​IMG]



    [​IMG]



    [​IMG]



    [​IMG]



    [​IMG]



    [​IMG]

    Đầu tiên: đưa hai bánh răng (hoặc trục vít - bánh vít) vào Assembly.

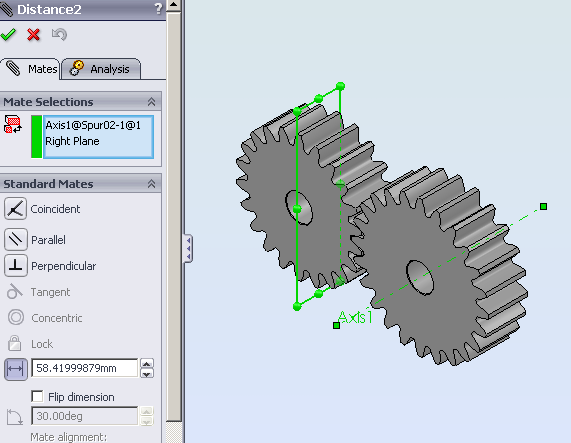

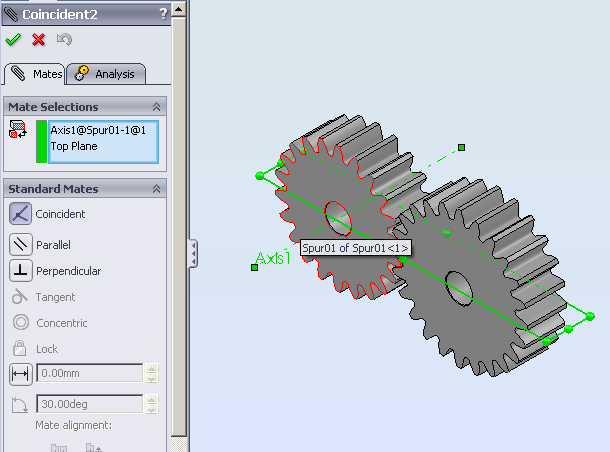

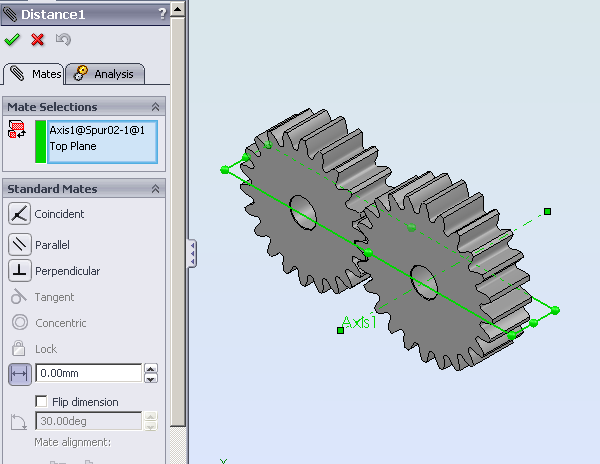

    Tiếp theo: dùng công cụ Mate để thiết lập các ràng buộc sao cho chúng chỉ có thể quay tự do quanh trục tâm của mình.

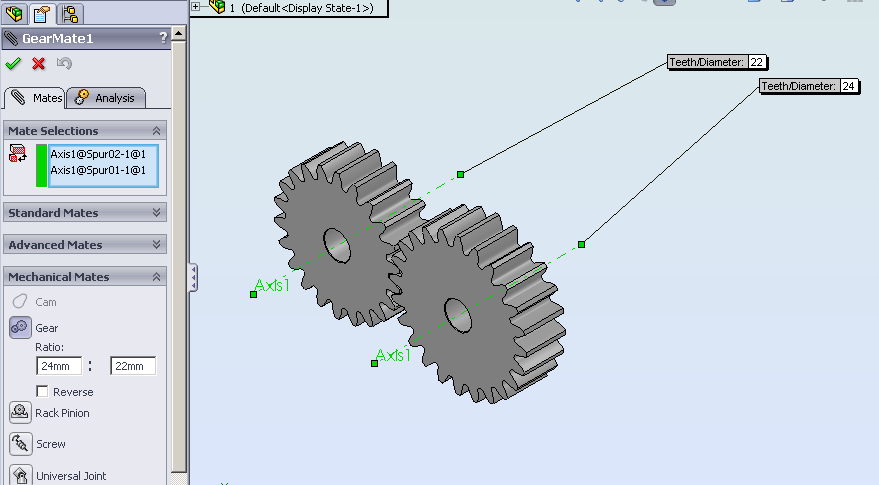

    Cuối cùng: vẫn dùng công cụ Mate, click vào nhãn Advanced Mates, chọn Gear.
    1. Trong trường Mate Selections: chọn hai bề mặt trụ của hai bánh răng.
    2. Trong trường Ratio: nạp tỷ số truyền của cặp bánh răng vào các ô tương ứng, ở ví dụ này: trục vít 2 mối ren và bánh vít 36 răng, vì vậy tỷ số là 1:18.
    3. Nếu muốn thay đổi chiều quay của bánh răng bị động thì kiểm Reverse.
    4. Click OK.
    Vậy là xong!
